| Entrada de alimentación | Tensión de entrada (V) y frecuencia (Hz) | CA trifásica 380-480VAC， 50/60Hz |
| Rango de tensión admisible (V) | Intervalo de fluctuación de tensión: ±10% |
| Tasa de desequilibrio de la tensión: <3% |
| Fluctuación de frecuencia:≤±5% |
| Potencia | Tensión de salida (V) | Entrada trifásica 0 Tensión |
| Potencia de salida (KW) | 0,75-2,2 KW |
| Frecuencia de salida (Hz) | Control vectorial: 0-300Hz; control V/F: 0-320Hz |
| Funciones de control | Frecuencia portadora | 0,5-16KHz. La frecuencia portadora puede ajustarse automáticamente en función de las características de la carga. |
| Resolución de frecuencia | Ajuste digital: 0,01Hz; Ajuste analógico: frecuencia máxima × 0,025% |
| Métodos de control | Control en bucle cerrado (FVC), control en bucle abierto (SVC), control V/F, control de separación V/F |
| Capacidad de sobrecarga | Tipo G：150% corriente nominaly 60 segundos, 180% corriente nominal 3 segundos |
| Tipo P：120% corriente nominaly 60 segundos, 150% corriente nominal 3 segundos |
| Par de arranque | Tipo G: 0,5Hz/150% (SVC); 0Hz/180% (FVC) |
| Tipo P: 0,5Hz/100% |
| Velocidad | 1:100 (SVC); 1:1000 (FVC) |
| Precisión de velocidad constante | ±0,5% (SVC); ±0,02% (FVC) |
| Control de par Precisión | ±5%（FVC） |
| Aumento del par motor | Refuerzo de par automático, refuerzo de par automático en función de la corriente de salida |
| Aumento de par manual 0,1%-30,0% |
| Curva V/F | Tipo lineal |
| Tipo multipunto |
| Curva V/F de N-ésima potencia (1,2ª potencia, 1,4ª potencia, 1,6ª potencia, 1,8ª potencia, 2ª potencia) |
| Separación V/F | 2 maneras: separación completa, media separación |
| Curva de aceleración y deceleración | Aceleración y deceleración lineal o en curva S.
Cuatro tipos de tiempo de aceleración y desaceleración, el rango de tiempo de aceleración y desaceleración es 0.0~6500.0s |
| Control Jog | Rango de frecuencia de jog: 0,00-50,00Hz |
| Tiempo de aceleración y deceleración Jog: 0.0-6500.0s |
| Frenado CC | Frecuencia de frenado CC: 0,00 Hz-frecuencia máxima |
| Tiempo de frenado: 0,0s-36,0s |
| Valor de la corriente de acción de frenado: 0,0%-100,0% |
| PLC sencillo, funcionamiento a varias velocidades | Funcionamiento de hasta 16 velocidades mediante PLC integrado o terminales de control |
| Regulador automático de tensión (AVR) | Cuando cambia la tensión de la red, puede mantener constante automáticamente la tensión de salida |
| PID integrado | Formar convenientemente un sistema de control de bucle cerrado, adecuado para el control de procesos como el control de la presión y el control del flujo. |
| Control de bloqueo por sobretensión y sobrecorriente | Limita automáticamente la corriente y la tensión durante el funcionamiento para evitar frecuentes disparos por sobrecorriente y sobretensión. |
| Función de limitación rápida de corriente | Minimizar los fallos por sobrecorriente y proteger el funcionamiento normal del inversor. |
| Limitación y control del par | La función "Excavadora" limita automáticamente el par durante el funcionamiento para evitar los frecuentes disparos por sobrecorriente; el modo vectorial de bucle cerrado permite controlar el par. |
| Características especiales | Rendimiento excepcional | Control de motores asíncronos y síncronos con tecnología de control vectorial de corriente de alto rendimiento |
| Parada momentánea | En caso de corte de corriente instantáneo, la reducción de tensión se compensa con la energía de retorno de la carga, y el inversor sigue funcionando durante un breve periodo de tiempo. |
| Límite de corriente rápida | Evite los frecuentes fallos por sobrecorriente del inversor. |
| Control del tiempo | Función de control de tiempo: rango de tiempo de 0,0-6500,0 minutos |
| Conmutación multimotor | Cuatro conjuntos de parámetros del motor, que pueden realizar el control de conmutación de cuatro motores |
| Apoyo al autobús | Compatibilidad con bus de campo: Modbus |
| Compatible con varios codificadores | Compatible con codificadores diferenciales, de colector abierto y de resolución |
| Protección contra sobrecalentamiento del motor | La entrada analógica AI3 puede aceptar la entrada del sensor de temperatura del motor (PT100, PT1000) |
| Funcionamiento | Fuente de comandos | Panel de control, terminal de control, puerto de comunicación serie,
pueden conmutarse de varias maneras |
| fuente de frecuencia | Múltiples fuentes de frecuencia: digital, tensión analógica, corriente analógica, impulsos, puerto serie, se puede conmutar de varias maneras |
| Fuente de frecuencia auxiliar | 10 fuentes de frecuencia auxiliares. El ajuste fino de la frecuencia auxiliar y la síntesis de frecuencia pueden realizarse de forma flexible. |
| Terminal de entrada | Estándar:
5 terminales de entrada digital, uno de los cuales admite la entrada de impulsos de alta velocidad de hasta 100 kHz
2 terminales de entrada analógica, 1 sólo admite entrada de tensión de 0-10 V, 1 admite entrada de tensión de 0 ~ 10 V o entrada de corriente de 4-20 mA
La placa de control CF40A tiene 5 terminales de entrada digitales más para la entrada de tensión y admite PT100/PT1000 |
| Terminal de salida | Estándar:
1 terminal de salida de impulsos de alta velocidad (tipo colector abierto opcional), admite salida de señal de onda cuadrada de 0-100 kHz
1 terminal de salida digital
1 terminal de salida de relé
1 terminal de salida analógica, admite salida de corriente de 0-20 mA o salida de tensión de 0-10 V
Tarjeta de control CF40A:
2 terminales de salida digital
2 terminales de salida de relé
2 terminales de salida analógica, admiten salida de corriente de 0-20 mA o salida de tensión de 0-10 V |
| Interfaz | Pantalla LED | Visualización en tiempo real del estado de funcionamiento del inversor, los parámetros de supervisión, los parámetros de funcionamiento, los códigos de avería y otra información. |
| Bloqueo de teclas y selección de funciones | Se puede bloquear una parte o la totalidad de las teclas y definir el ámbito de acción de algunas de ellas para evitar que se utilicen de forma indebida. |
| Función protectora | Detección de cortocircuito en el motor encendido, protección contra pérdida de fase de entrada y salida, protección contra sobrecorriente, protección contra sobretensión, protección contra subtensión, protección contra sobrecalentamiento, protección contra sobrecarga, etc. |
| Accesorios opcionales | Tarjeta PG de entrada diferencial, tarjeta PG de entrada OC, tarjeta PG de resolución |
| Medio ambiente | Lugar de utilización | En interiores, sin luz solar directa, sin polvo, gas corrosivo, gas inflamable, neblina de aceite, vapor de agua, goteo de agua o sal, etc. |
| Altitud | Por debajo de 1000m |
| Temperatura ambiente | -10℃-+40℃ (La temperatura ambiente es de 40℃-50℃, por favor, utilice con derating) |
| Humedad | Menos de 95%RH, sin condensación |
| Vibración | Inferior a 5,9m/s2 (0,6g) |
| Temperatura de almacenamiento | -20℃~+60℃ |
| Nivel IP | IP20 |
| Nivel de contaminación | PD2 |
| Sistema de distribución | TN , TT |

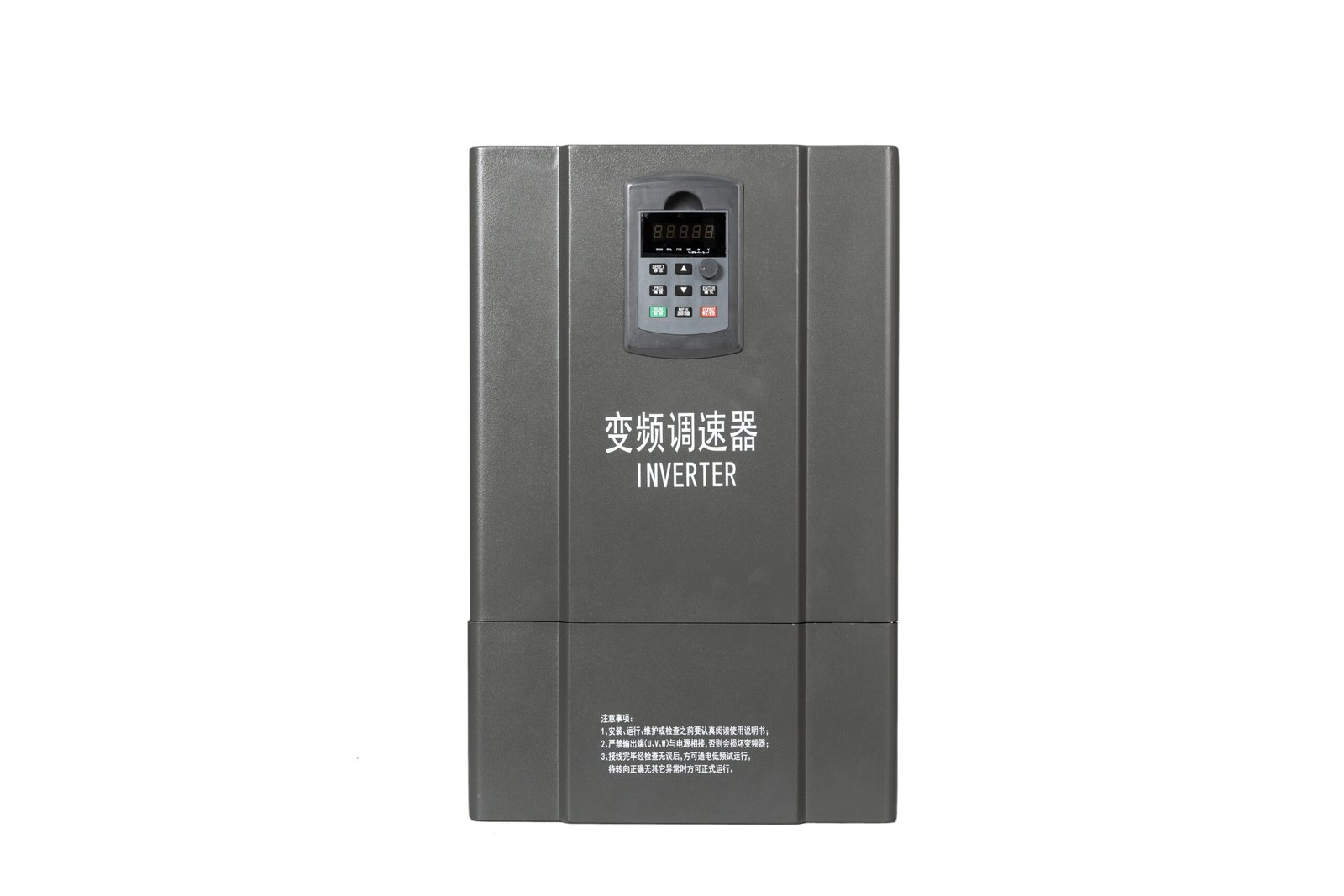

simple2025-03-06Accionamiento de CA de alto rendimiento de la serie CF40-C
