Description

Contenu cacher

#	Caractéristiques	#	Applications
1	Contrôle vectoriel de soutien d'un moteur asynchrone triphasé à courant alternatif.	1	Les fans
2	Large gamme d'applications, méthodes de contrôle multiples : contrôle vectoriel en boucle ouverte (SVC), contrôle vectoriel en boucle fermée (FVC), contrôle V/F, contrôle de séparation V/F.	2	Pompes
3	Prend en charge les codeurs différentiels, les codeurs à collecteur ouvert, les résolveurs, etc.	3	Emballage
4	Nouvel algorithme de contrôle vectoriel sans capteur de vitesse : améliore la stabilité à basse vitesse, renforce la capacité de transport à basse fréquence et prend en charge le contrôle du couple SVC.	4	Textile
5	Les fonctions personnalisées le rendent flexible et facile à utiliser : arrêt momentané, limitation rapide du courant, contrôle d'une large plage de temps, commutation multimoteur, protection contre la surchauffe du moteur.	5	Fabrication du papier
		6	Fabrication de sable
		7	Climatisation centrale
		8	Fontaine musicale
		9	Alimentation en eau à pression constante
		10	Four rotatif
		11	Machine de moulage par soufflage
		12	Machines de levage

✅ Product Overview

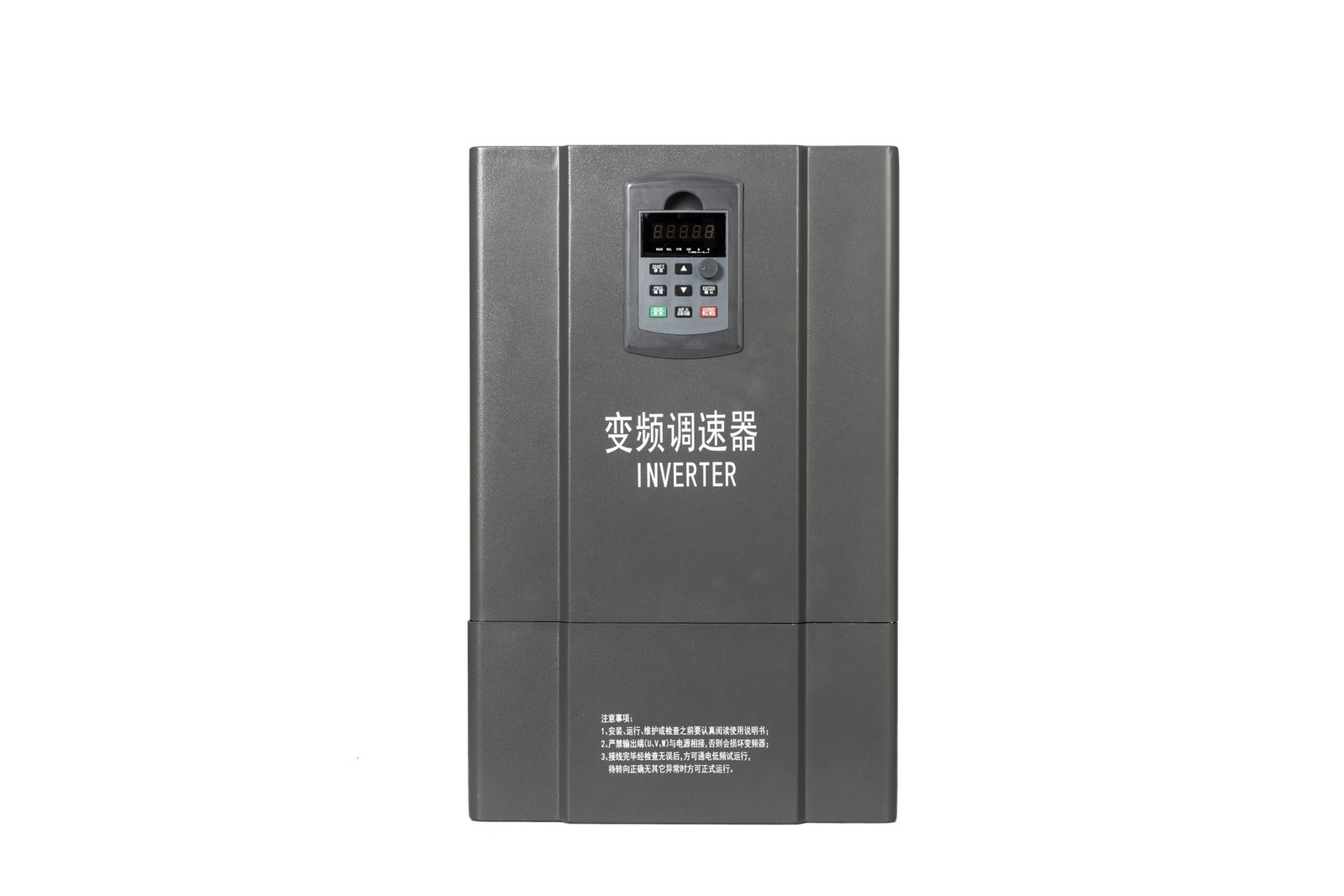

Le CF40-B Series General Purpose AC Drive est une solution performante AC variable frequency drive (VFD) designed for the efficient control of three-phase AC asynchronous motors. With a power range from 3.7KW to 22KW and compatible with 380V / 440V 3-phase power, it delivers excellent stability, adaptability, and control accuracy for a wide variety of industrial applications.

This series supports multiple advanced control modes including open loop vector control (SVC), closed loop vector control (FVC), V/F controlet V/F separation control. Built-in support for differential encoders, open collector encoders, and resolvers allows for greater flexibility and integration into complex automation systems.

Designed with user convenience and energy efficiency in mind, the CF40-B features a sensorless vector control algorithm for superior low-speed torque and stable performance under variable loads. It is well-suited for fans, pumps, packaging lines, textile machinery, paper processing, and more.

✅ Key Features

Multiple Control Modes: Supports SVC, FVC, V/F control, and V/F separation control for a wide range of applications.
Sensorless Vector Control: Enhanced low-speed performance, strong low-frequency torque, and SVC torque control capability.
Flexible Encoder Support: Compatible with differential, open collector, and resolver encoders.
Smart Protection Features: Includes motor overheat protection, rapid current limiting, momentary stop functions, multi-motor switching, and time-based control.
Easy Integration: User-friendly design for flexible installation and parameter setup in various automation environments.

✅ Applications

The CF40-B VFD is widely used in industrial and commercial sectors, including:

Les fans et ventilation systems
Pompes, including constant pressure water supply
Packaging machinery
Textile machines
Paper making and processing
Sand making equipment
Central air conditioning systems
Music fountains
Rotary furnaces
Blow molding machines
Hoisting and lifting machinery

Profil de l'auteur

Linvent Electric

Dernières entrées

Archives de l'auteur

simplemars 6, 2025Série CF40-C - Variateur AC haute performance
simplejanvier 3, 2025Série LTICM Démarreur progressif basse tension pour moteurs
simpleoctobre 29, 2024Série HVLTICM Démarreur progressif à l'état solide pour moteur haute tension
simpleoctobre 29, 2024Entraînement à fréquence variable haute performance de la série CF40-B

Spécifications techniques

Description de la fonction		Spécifications techniques
Alimentation électrique	Tension d'entrée (V) et fréquence (Hz)	AC triphasé 380-480VAC， 50/60Hz
	Plage de tension admissible (V)	Plage de fluctuation de la tension : ±10%
		Taux de déséquilibre de la tension : <3%
		Fluctuation de la fréquence:≤±5%
Puissance de sortie	Tension de sortie (V)	Entrée triphasée 0 Tension
	Puissance de sortie (KW)	0,75-2,2KW
	Fréquence de sortie (Hz)	Contrôle vectoriel : 0-300Hz ; contrôle V/F : 0-320Hz
Fonctions de contrôle	Fréquence porteuse	0,5-16KHz. La fréquence de la porteuse peut être réglée automatiquement en fonction des caractéristiques de la charge.
	Résolution de fréquence	Réglage numérique : 0,01Hz ; réglage analogique : fréquence maximale × 0,025%
	Méthodes de contrôle	Contrôle en boucle fermée (FVC), contrôle en boucle ouverte (SVC), contrôle V/F, contrôle de séparation V/F
	Capacité de surcharge	Type G：150% courant nominal 60 secondes, 180% courant nominal 3 secondes
		Type P：120% courant nominal 60 secondes, 150% courant nominal 3 secondes
	Couple de démarrage	Type G : 0,5Hz/150% (SVC) ; 0Hz/180% (FVC)
		Type P : 0,5Hz/100%
	Gamme de vitesse	1:100 (SVC) ; 1:1000 (FVC)
	Vitesse constante Précision	±0,5% (SVC) ; ±0,02% (FVC)
	Contrôle du couple Précision	±5%（FVC）
	Augmentation du couple	Renforcement automatique du couple, renforcement automatique du couple en fonction du courant de sortie
		Augmentation manuelle du couple 0,1%-30,0%
	Courbe V/F	Type linéaire
		Type multipoint
		Courbe V/F de la puissance N (1,2e puissance, 1,4e puissance, 1,6e puissance, 1,8e puissance, 2e puissance)
	Séparation V/F	2 possibilités : séparation totale, séparation partielle
	Courbe d'accélération et de décélération	Accélération et décélération linéaires ou en courbe S. Quatre types de temps d'accélération et de décélération, la plage de temps d'accélération et de décélération est comprise entre 0,0 et 6500,0 secondes.
	Commande Jog	Plage de fréquence du jogging : 0,00-50,00Hz
		Temps d'accélération et de décélération du jogging : 0,0-6500,0s
	Freinage en courant continu	Fréquence de freinage CC : 0,00Hz-fréquence maximale
		Temps de freinage : 0,0s-36,0s
		Valeur du courant de freinage : 0,0%-100,0%
	Automate simple, fonctionnement à plusieurs vitesses	Réaliser jusqu'à 16 vitesses par l'intermédiaire d'un automate programmable intégré ou de terminaux de commande.
	Régulateur de tension automatique (AVR)	Lorsque la tension du réseau varie, il peut automatiquement maintenir la tension de sortie constante.
	PID intégré	Forme un système de contrôle en boucle fermée, adapté au contrôle des processus tels que le contrôle de la pression et du débit.
	Contrôle de décrochage en cas de surtension ou de surintensité	Limitation automatique du courant et de la tension en cours de fonctionnement pour éviter les déclenchements fréquents en cas de surintensité ou de surtension
	Fonction de limitation rapide du courant	Minimiser les défauts de surintensité et protéger le fonctionnement normal de l'onduleur
	Limitation et contrôle du couple	La fonction "Excavateur" limite automatiquement le couple pendant le fonctionnement afin d'éviter les déclenchements fréquents de surintensité ; le mode vectoriel en boucle fermée permet de contrôler le couple.
Caractéristiques spéciales	Performances exceptionnelles	Commande de moteurs asynchrones et synchrones avec une technologie de commande vectorielle de courant à haute performance
	Arrêt momentané	En cas de coupure de courant instantanée, la réduction de tension est compensée par l'énergie de retour de charge, et l'onduleur continue à fonctionner pendant une courte période.
	Limitation rapide du courant	Éviter les surintensités fréquentes de l'onduleur
	Contrôle du temps	Fonction de contrôle du temps : plage de temps de 0,0 à 6500,0 minutes
	Commutation multi-moteurs	Quatre ensembles de paramètres de moteur, permettant de réaliser quatre commandes de commutation de moteur
	Soutien aux bus	Prise en charge du bus de terrain : Modbus
	Prise en charge de plusieurs encodeurs	Les codeurs différentiels, à collecteur ouvert et à résolveur sont pris en charge.
	Protection contre la surchauffe du moteur	L'entrée analogique AI3 peut accepter l'entrée du capteur de température du moteur (PT100, PT1000).
Fonctionnement	Source de commande	Panneau de commande, terminal de contrôle, port de communication série, peuvent être commutés de différentes manières
	source de fréquence	Sources de fréquence multiples : numérique, tension analogique, courant analogique, impulsion, port série, pouvant être commutées de diverses manières.
	Source de fréquence auxiliaire	10 sources de fréquences auxiliaires. Le réglage fin des fréquences auxiliaires et la synthèse des fréquences peuvent être réalisés de manière flexible.
	Borne d'entrée	Standard : 5 bornes d'entrée numérique, dont l'une prend en charge l'entrée d'impulsions à grande vitesse jusqu'à 100 kHz 2 bornes d'entrée analogique, 1 prend uniquement en charge l'entrée de tension 0-10V, 1 prend en charge l'entrée de tension 0 ~ 10V ou l'entrée de courant 4-20mA La carte de contrôle CF40A dispose de 5 bornes d'entrée numérique supplémentaires pour l'entrée de tension et prend en charge les PT100/PT1000.
	Borne de sortie	Standard : 1 borne de sortie d'impulsion à grande vitesse (type collecteur ouvert en option), supportant une sortie de signal carré de 0 à 100 kHz 1 borne de sortie numérique 1 borne de sortie de relais 1 borne de sortie analogique, supportant une sortie de courant 0-20mA ou une sortie de tension 0-10V Carte de contrôle CF40A : 2 bornes de sortie numérique 2 bornes de sortie de relais 2 bornes de sortie analogique, supportant une sortie de courant 0-20mA ou une sortie de tension 0-10V
Interface	Affichage LED	Affichage en temps réel de l'état de fonctionnement de l'onduleur, des paramètres de surveillance, des paramètres de fonction, des codes de défaut et d'autres informations.
	Verrouillage des touches et sélection des fonctions	Une partie ou la totalité des touches peuvent être verrouillées et le champ d'action de certaines touches peut être défini afin d'éviter toute erreur de manipulation.
	Fonction de protection	Détection des courts-circuits du moteur à la mise sous tension, protection contre les pertes de phase à l'entrée et à la sortie, protection contre les surintensités, protection contre les surtensions, protection contre les sous-tensions, protection contre les surchauffes, protection contre les surcharges, etc.
	Accessoires en option	Carte PG d'entrée différentielle, carte PG d'entrée OC, carte PG de résolveur
Environnement	Lieu d'utilisation	Intérieur, pas de lumière directe du soleil, pas de poussière, de gaz corrosif, de gaz inflammable, de brouillard d'huile, de vapeur d'eau, de gouttes d'eau ou de sel, etc.
	Altitude	Au-dessous de 1000 m
	Température ambiante	-10℃-+40℃ (La température ambiante est de 40℃-50℃, veuillez utiliser avec un déclassement).
	Humidité	Inférieur à 95%RH, pas de condensation
	Vibrations	Moins de 5,9m/s2 (0,6g)
	Température de stockage	-20℃~+60℃
	Niveau IP	IP20
	Niveau de pollution	PD2
	Système de distribution	TN , TT

Schéma de câblage

Instructions de câblage pour le système électrique

1. Connexions de l'alimentation électrique

Entrée triphasée (R, S, T) :
Connecter la source d'alimentation triphasée aux bornes R, S et T par l'intermédiaire d'un disjoncteur et contacteur pour la protection et le contrôle.
Sortie (U, V, W) :
Connecter ces bornes au moteur pour l'alimenter.

2. Entrées multifonctions (D1 - D10)

Ces entrées numériques (D1 à D10) sont utilisées pour diverses fonctions de contrôle.
Ils ont en commun COM terminal.
S'assurer que le niveau logique et la compatibilité de tension sont corrects avant de procéder au câblage.

3. Connexions de l'interface externe

J7 : Interface clavier externe.
J3 : Interface de la carte PG.
J12 : Interface de carte d'extension de fonction.

4. Sortie analogique et contrôle

A01, A02 :
Bornes de sortie analogique utilisées pour les signaux de contrôle (0-10V/0-20mA).
GND :
Masse commune pour les signaux analogiques.

5. Entrées et sorties à collecteur ouvert

FM, COM :
Utilisé pour la sortie d'impulsions à grande vitesse.
Sorties à collecteur ouvert :
0-24V DC, max 50mA.

6. Interface de communication (Modbus-RTU)

Bornes 485+ et 485- sont utilisés pour la communication RS485.
Veillez à ce que la vitesse de transmission soit correctement réglée (Max : 152000bps).

7. Sorties relais (TC1, TC2)

TB1, TB2 :
Utilisé pour les sorties de contrôle de relais.
Spécifications du relais :
- AC : Max 250V, 10mA à 3A
- DC : Max 30V, 10mA à 1A

8. Réglages des cavaliers

Cavalier J1, J5, J8, J12 :
Utilisé pour sélectionner les modes de fonctionnement et configurer les signaux de commande.
Veiller à ce que la configuration soit conforme aux exigences du système.

Paramètres du produit

Numéro de modèle	Puissance nominale (KVA)	Tension d'entrée nominale (V)	Courant de sortie nominal (A)	Moteur d'adaptation		Taille de l'installation		Dimensions			Ouverture de montage (mm)
				KW	HP	A (mm)	B (mm)	H (mm)	L (mm)	D (mm)
Série CF40-A
CF40-0007-3A	1.5	380	2.1	0.75	1	113	172	186	126	166	φ5
CF40-0015-3A	3	380	3.8	1.5	2	113	172	186	126	166	φ5
CF40-0022-3A	4	380	5.1	2.2	3	113	172	186	126	166	φ5
Série CF40-B
CF40-0040-3A	5.9	380	9	3.7	5	148	234	248	161	185	φ5
CF40-0055-3A	8.9	380	13	5.5	7.5	148	234	248	161	185	φ5
CF40-0075-3A	11	380	17	7.5	10	148	234	248	161	185	φ5
CF40-0110-3A	17	380	25	11	15	204	310	325	220	204	φ6
CF40-0150-3A	21	380	32	15	20	204	310	325	220	204	φ6
CF40-0185-3A	24	380	37	18.5	25	204	310	325	220	204	φ6
CF40-0220-3A	30	380	45	22	30	204	310	325	220	204	φ6
Série CF40-C
CF40-0220-3A-W	30	380	45	22	30	245	463	483	294	217	Φ6
CF40-0300-3A	40	380	60	30	40	245	463	483	294	217	Φ6
CF40-0370-3A	57	380	75	37	50	245	463	483	294	217	Φ6
CF40-0450-3A	69	380	91	45	60	200	514	545	348	275	Φ8
CF40-0550-3A	85	380	112	55	75	200	514	545	348	275	Φ8
CF40-0750-3A	114	380	150	75	100	200	514	545	348	275	Φ8
CF40-0900-3A	134	380	176	90	125	274	619	645	406	286	Φ8
CF40-1100-3A	160	380	210	110	150	274	619	645	406	286	Φ8
CF40-1320-3A	192	380	253	132	200	274	619	645	406	286	Φ8
CF40-1600-3A	231	380	304	160	250	350	848	881	568	380	φ12
CF40-2000-3A	250	380	377	200	300	350	848	881	568	380	φ12
CF40-2200-3A	280	380	426	220	300	650	946	979	715	380	φ12
CF40-2500-3A	355	380	465	250	400	650	946	979	715	380	φ12
CF40-2800-3A	396	380	520	280	370	650	946	979	715	380	φ12
CF40-3150-3A	445	380	585	315	500	450	1085	1135	911	380	φ16
CF40-3550-3A	500	380	650	355	420	450	1085	1135	911	380	φ16
CF40-4000-3A	565	380	725	400	530	450	1085	1135	911	380	φ16
CF40-4500-3A	630	380	820	450	600	450	1085	1135	911	380	φ16
CF40-5000-3A	700	380	900	500	667	450	1085	1135	911	380	φ16

Télécharger

Manuel du produit de l'entraînement à fréquence variable AC.pdf

Spécifications techniques

Contenu cacher

1 Profil de l'auteur

1.1 Dernières entrées

Description de la fonction		Spécifications techniques
Alimentation électrique	Tension d'entrée (V) et fréquence (Hz)	AC triphasé 380-480VAC， 50/60Hz
	Plage de tension admissible (V)	Plage de fluctuation de la tension : ±10%
		Voltage unbalance rate: <3%
		Fluctuation de la fréquence:≤±5%
Puissance de sortie	Tension de sortie (V)	Entrée triphasée 0 Tension
	Puissance de sortie (KW)	3.7-22KW
	Fréquence de sortie (Hz)	Contrôle vectoriel : 0-300Hz ; contrôle V/F : 0-320Hz
Fonctions de contrôle	Fréquence porteuse	0,5-16KHz. La fréquence de la porteuse peut être réglée automatiquement en fonction des caractéristiques de la charge.
	Résolution de fréquence	Réglage numérique : 0,01Hz ; réglage analogique : fréquence maximale × 0,025%
	Méthodes de contrôle	Contrôle en boucle fermée (FVC), contrôle en boucle ouverte (SVC), contrôle V/F, contrôle de séparation V/F
	Capacité de surcharge	Type G：150% courant nominal 60 secondes, 180% courant nominal 3 secondes
		Type P：120% courant nominal 60 secondes, 150% courant nominal 3 secondes
	Couple de démarrage	Type G : 0,5Hz/150% (SVC) ; 0Hz/180% (FVC)
		Type P : 0,5Hz/100%
	Gamme de vitesse	1:100 (SVC) ; 1:1000 (FVC)
	Vitesse constante Précision	±0,5% (SVC) ; ±0,02% (FVC)
	Contrôle du couple Précision	±5%（FVC）
	Augmentation du couple	Renforcement automatique du couple, renforcement automatique du couple en fonction du courant de sortie
		Augmentation manuelle du couple 0,1%-30,0%
	Courbe V/F	Type linéaire
		Type multipoint
		Courbe V/F de la puissance N (1,2e puissance, 1,4e puissance, 1,6e puissance, 1,8e puissance, 2e puissance)
	Séparation V/F	2 possibilités : séparation totale, séparation partielle
	Courbe d'accélération et de décélération	Accélération et décélération linéaires ou en courbe S. Quatre types de temps d'accélération et de décélération, la plage de temps d'accélération et de décélération est comprise entre 0,0 et 6500,0 secondes.
	Commande Jog	Plage de fréquence du jogging : 0,00-50,00Hz
		Temps d'accélération et de décélération du jogging : 0,0-6500,0s
	Freinage en courant continu	Fréquence de freinage CC : 0,00Hz-fréquence maximale
		Temps de freinage : 0,0s-36,0s
		Valeur du courant de freinage : 0,0%-100,0%
	Automate simple, fonctionnement à plusieurs vitesses	Réaliser jusqu'à 16 vitesses par l'intermédiaire d'un automate programmable intégré ou de terminaux de commande.
	Régulateur de tension automatique (AVR)	Lorsque la tension du réseau varie, il peut automatiquement maintenir la tension de sortie constante.
	PID intégré	Forme un système de contrôle en boucle fermée, adapté au contrôle des processus tels que le contrôle de la pression et du débit.
	Contrôle de décrochage en cas de surtension ou de surintensité	Limitation automatique du courant et de la tension en cours de fonctionnement pour éviter les déclenchements fréquents en cas de surintensité ou de surtension
	Fonction de limitation rapide du courant	Minimiser les défauts de surintensité et protéger le fonctionnement normal de l'onduleur
	Limitation et contrôle du couple	La fonction "Excavateur" limite automatiquement le couple pendant le fonctionnement afin d'éviter les déclenchements fréquents de surintensité ; le mode vectoriel en boucle fermée permet de contrôler le couple.
Caractéristiques spéciales	Performances exceptionnelles	Commande de moteurs asynchrones et synchrones avec une technologie de commande vectorielle de courant à haute performance
	Arrêt momentané	En cas de coupure de courant instantanée, la réduction de tension est compensée par l'énergie de retour de charge, et l'onduleur continue à fonctionner pendant une courte période.
	Limitation rapide du courant	Éviter les surintensités fréquentes de l'onduleur
	Contrôle du temps	Fonction de contrôle du temps : plage de temps de 0,0 à 6500,0 minutes
	Commutation multi-moteurs	Quatre ensembles de paramètres de moteur, permettant de réaliser quatre commandes de commutation de moteur
	Soutien aux bus	Prise en charge du bus de terrain : Modbus
	Prise en charge de plusieurs encodeurs	Les codeurs différentiels, à collecteur ouvert et à résolveur sont pris en charge.
	Protection contre la surchauffe du moteur	L'entrée analogique AI3 peut accepter l'entrée du capteur de température du moteur (PT100, PT1000).
Fonctionnement	Source de commande	Panneau de commande, terminal de contrôle, port de communication série, peuvent être commutés de différentes manières
	source de fréquence	Sources de fréquence multiples : numérique, tension analogique, courant analogique, impulsion, port série, pouvant être commutées de diverses manières.
	Source de fréquence auxiliaire	10 sources de fréquences auxiliaires. Le réglage fin des fréquences auxiliaires et la synthèse des fréquences peuvent être réalisés de manière flexible.
	Borne d'entrée	Standard : 5 bornes d'entrée numérique, dont l'une prend en charge l'entrée d'impulsions à grande vitesse jusqu'à 100 kHz 2 bornes d'entrée analogique, 1 prend uniquement en charge l'entrée de tension 0-10V, 1 prend en charge l'entrée de tension 0 ~ 10V ou l'entrée de courant 4-20mA La carte de contrôle CF40A dispose de 5 bornes d'entrée numérique supplémentaires pour l'entrée de tension et prend en charge les PT100/PT1000.
	Borne de sortie	Standard : 1 borne de sortie d'impulsion à grande vitesse (type collecteur ouvert en option), supportant une sortie de signal carré de 0 à 100 kHz 1 borne de sortie numérique 1 borne de sortie de relais 1 borne de sortie analogique, supportant une sortie de courant 0-20mA ou une sortie de tension 0-10V Carte de contrôle CF40A : 2 bornes de sortie numérique 2 bornes de sortie de relais 2 bornes de sortie analogique, supportant une sortie de courant 0-20mA ou une sortie de tension 0-10V
Interface	Affichage LED	Affichage en temps réel de l'état de fonctionnement de l'onduleur, des paramètres de surveillance, des paramètres de fonction, des codes de défaut et d'autres informations.
	Verrouillage des touches et sélection des fonctions	Une partie ou la totalité des touches peuvent être verrouillées et le champ d'action de certaines touches peut être défini afin d'éviter toute erreur de manipulation.
	Fonction de protection	Détection des courts-circuits du moteur à la mise sous tension, protection contre les pertes de phase à l'entrée et à la sortie, protection contre les surintensités, protection contre les surtensions, protection contre les sous-tensions, protection contre les surchauffes, protection contre les surcharges, etc.
	Accessoires en option	Carte PG d'entrée différentielle, carte PG d'entrée OC, carte PG de résolveur
Environnement	Lieu d'utilisation	Intérieur, pas de lumière directe du soleil, pas de poussière, de gaz corrosif, de gaz inflammable, de brouillard d'huile, de vapeur d'eau, de gouttes d'eau ou de sel, etc.
	Altitude	Au-dessous de 1000 m
	Température ambiante	-10℃-+40℃ (La température ambiante est de 40℃-50℃, veuillez utiliser avec un déclassement).
	Humidité	Inférieur à 95%RH, pas de condensation
	Vibrations	Moins de 5,9m/s2 (0,6g)
	Température de stockage	-20℃~+60℃
	Niveau IP	IP20
	Niveau de pollution	PD2
	Système de distribution	TN , TT

Profil de l'auteur

Linvent Electric

Dernières entrées

Archives de l'auteur

simplemars 6, 2025Série CF40-C - Variateur AC haute performance
simplejanvier 3, 2025Série LTICM Démarreur progressif basse tension pour moteurs
simpleoctobre 29, 2024Série HVLTICM Démarreur progressif à l'état solide pour moteur haute tension
simpleoctobre 29, 2024Entraînement à fréquence variable haute performance de la série CF40-B

Schéma de câblage

Contenu cacher

1 Profil de l'auteur

1.1 Dernières entrées

Profil de l'auteur

Linvent Electric

Dernières entrées

Archives de l'auteur

simplemars 6, 2025Série CF40-C - Variateur AC haute performance
simplejanvier 3, 2025Série LTICM Démarreur progressif basse tension pour moteurs
simpleoctobre 29, 2024Série HVLTICM Démarreur progressif à l'état solide pour moteur haute tension
simpleoctobre 29, 2024Entraînement à fréquence variable haute performance de la série CF40-B

Paramètres du produit

Contenu cacher

1 Profil de l'auteur

1.1 Dernières entrées

Numéro de modèle	Puissance nominale (KVA)	Tension d'entrée nominale (V)	Courant de sortie nominal (A)	Moteur d'adaptation		Taille de l'installation		Dimensions			Ouverture de montage (mm)
				KW	HP	A (mm)	B (mm)	H (mm)	L (mm)	D (mm)
Série CF40-A
CF40-0007-3A	1.5	380	2.1	0.75	1	113	172	186	126	166	φ5
CF40-0015-3A	3	380	3.8	1.5	2	113	172	186	126	166	φ5
CF40-0022-3A	4	380	5.1	2.2	3	113	172	186	126	166	φ5
Série CF40-B
CF40-0040-3A	5.9	380	9	3.7	5	148	234	248	161	185	φ5
CF40-0055-3A	8.9	380	13	5.5	7.5	148	234	248	161	185	φ5
CF40-0075-3A	11	380	17	7.5	10	148	234	248	161	185	φ5
CF40-0110-3A	17	380	25	11	15	204	310	325	220	204	φ6
CF40-0150-3A	21	380	32	15	20	204	310	325	220	204	φ6
CF40-0185-3A	24	380	37	18.5	25	204	310	325	220	204	φ6
CF40-0220-3A	30	380	45	22	30	204	310	325	220	204	φ6
Série CF40-C
CF40-0220-3A-W	30	380	45	22	30	245	463	483	294	217	Φ6
CF40-0300-3A	40	380	60	30	40	245	463	483	294	217	Φ6
CF40-0370-3A	57	380	75	37	50	245	463	483	294	217	Φ6
CF40-0450-3A	69	380	91	45	60	200	514	545	348	275	Φ8
CF40-0550-3A	85	380	112	55	75	200	514	545	348	275	Φ8
CF40-0750-3A	114	380	150	75	100	200	514	545	348	275	Φ8
CF40-0900-3A	134	380	176	90	125	274	619	645	406	286	Φ8
CF40-1100-3A	160	380	210	110	150	274	619	645	406	286	Φ8
CF40-1320-3A	192	380	253	132	200	274	619	645	406	286	Φ8
CF40-1600-3A	231	380	304	160	250	350	848	881	568	380	φ12
CF40-2000-3A	250	380	377	200	300	350	848	881	568	380	φ12
CF40-2200-3A	280	380	426	220	300	650	946	979	715	380	φ12
CF40-2500-3A	355	380	465	250	400	650	946	979	715	380	φ12
CF40-2800-3A	396	380	520	280	370	650	946	979	715	380	φ12
CF40-3150-3A	445	380	585	315	500	450	1085	1135	911	380	φ16
CF40-3550-3A	500	380	650	355	420	450	1085	1135	911	380	φ16
CF40-4000-3A	565	380	725	400	530	450	1085	1135	911	380	φ16
CF40-4500-3A	630	380	820	450	600	450	1085	1135	911	380	φ16
CF40-5000-3A	700	380	900	500	667	450	1085	1135	911	380	φ16

Profil de l'auteur

Linvent Electric

Dernières entrées

Archives de l'auteur

simplemars 6, 2025Série CF40-C - Variateur AC haute performance
simplejanvier 3, 2025Série LTICM Démarreur progressif basse tension pour moteurs
simpleoctobre 29, 2024Série HVLTICM Démarreur progressif à l'état solide pour moteur haute tension
simpleoctobre 29, 2024Entraînement à fréquence variable haute performance de la série CF40-B

Télécharger

[download id=”814″]

Contenu cacher

1 Profil de l'auteur

1.1 Dernières entrées

Profil de l'auteur

Linvent Electric

Dernières entrées

Archives de l'auteur

simplemars 6, 2025Série CF40-C - Variateur AC haute performance
simplejanvier 3, 2025Série LTICM Démarreur progressif basse tension pour moteurs
simpleoctobre 29, 2024Série HVLTICM Démarreur progressif à l'état solide pour moteur haute tension
simpleoctobre 29, 2024Entraînement à fréquence variable haute performance de la série CF40-B

Contactez nous

Obtenir une mise à jour

Boutique

Entraînement à fréquence variable haute performance de la série CF40-B

Description

✅ Product Overview

✅ Key Features

✅ Applications

Profil de l'auteur

Dernières entrées

Spécifications techniques

Schéma de câblage

Instructions de câblage pour le système électrique

1. Connexions de l'alimentation électrique

2. Entrées multifonctions (D1 - D10)

3. Connexions de l'interface externe

4. Sortie analogique et contrôle

5. Entrées et sorties à collecteur ouvert

6. Interface de communication (Modbus-RTU)

7. Sorties relais (TC1, TC2)

8. Réglages des cavaliers

Paramètres du produit

Télécharger

Spécifications techniques

Profil de l'auteur

Dernières entrées

Schéma de câblage

Profil de l'auteur

Dernières entrées

Paramètres du produit

Profil de l'auteur

Dernières entrées

Télécharger

Profil de l'auteur

Dernières entrées

La volonté d'apporter au monde des solutions énergétiques puissantes

Liens utiles

Produits

Contact

Demande de produit

Contactez nous

Obtenir une mise à jour

Boutique

Entraînement à fréquence variable haute performance de la série CF40-B

Description

✅ Product Overview

✅ Key Features

✅ Applications

Profil de l'auteur

Dernières entrées

Spécifications techniques

Schéma de câblage

Instructions de câblage pour le système électrique

1. Connexions de l'alimentation électrique

2. Entrées multifonctions (D1 - D10)

3. Connexions de l'interface externe

4. Sortie analogique et contrôle

5. Entrées et sorties à collecteur ouvert

6. Interface de communication (Modbus-RTU)

7. Sorties relais (TC1, TC2)

8. Réglages des cavaliers

Paramètres du produit

Télécharger

Spécifications techniques

Profil de l'auteur

Dernières entrées

Schéma de câblage

Profil de l'auteur

Dernières entrées

Paramètres du produit

Profil de l'auteur

Dernières entrées

Télécharger

Profil de l'auteur

Dernières entrées

Produits apparentés

CF10 Convertisseur de fréquence de type MIN

Série CF40-A - Variateur universel à courant alternatif haute performance

Série CF40-C - Variateur AC haute performance

La volonté d'apporter au monde des solutions énergétiques puissantes

Liens utiles

Produits

Contact

Demande de produit
