Descrizione

Contenuti nascondersi

#	Caratteristiche	#	Applicazioni
1	Controllo vettoriale di supporto del motore asincrono trifase in CA.	1	I fan
2	Ampio campo di applicazione, molteplici metodi di controllo: controllo vettoriale ad anello aperto (SVC), controllo vettoriale ad anello chiuso (FVC), controllo V/F, controllo di separazione V/F.	2	Pompe
3	Supporta encoder differenziali, encoder a collettore aperto, resolver, ecc.	3	Imballaggio
4	Nuovo algoritmo di controllo vettoriale senza sensore di velocità: garantisce una migliore stabilità a bassa velocità, una maggiore capacità di trasporto a bassa frequenza e supporta il controllo della coppia SVC.	4	Tessile
5	Le caratteristiche personalizzate lo rendono flessibile e facile da usare: arresto momentaneo, limitazione rapida della corrente, controllo dell'ampio intervallo di tempo, commutazione multimotore, protezione dal surriscaldamento del motore.	5	Produzione di carta
		6	Produzione di sabbia
		7	Aria condizionata centralizzata
		8	Fontana musicale
		9	Alimentazione idrica a pressione costante
		10	Forno rotante
		11	Macchina per lo stampaggio a soffiaggio
		12	Macchinari di sollevamento

✅ Product Overview

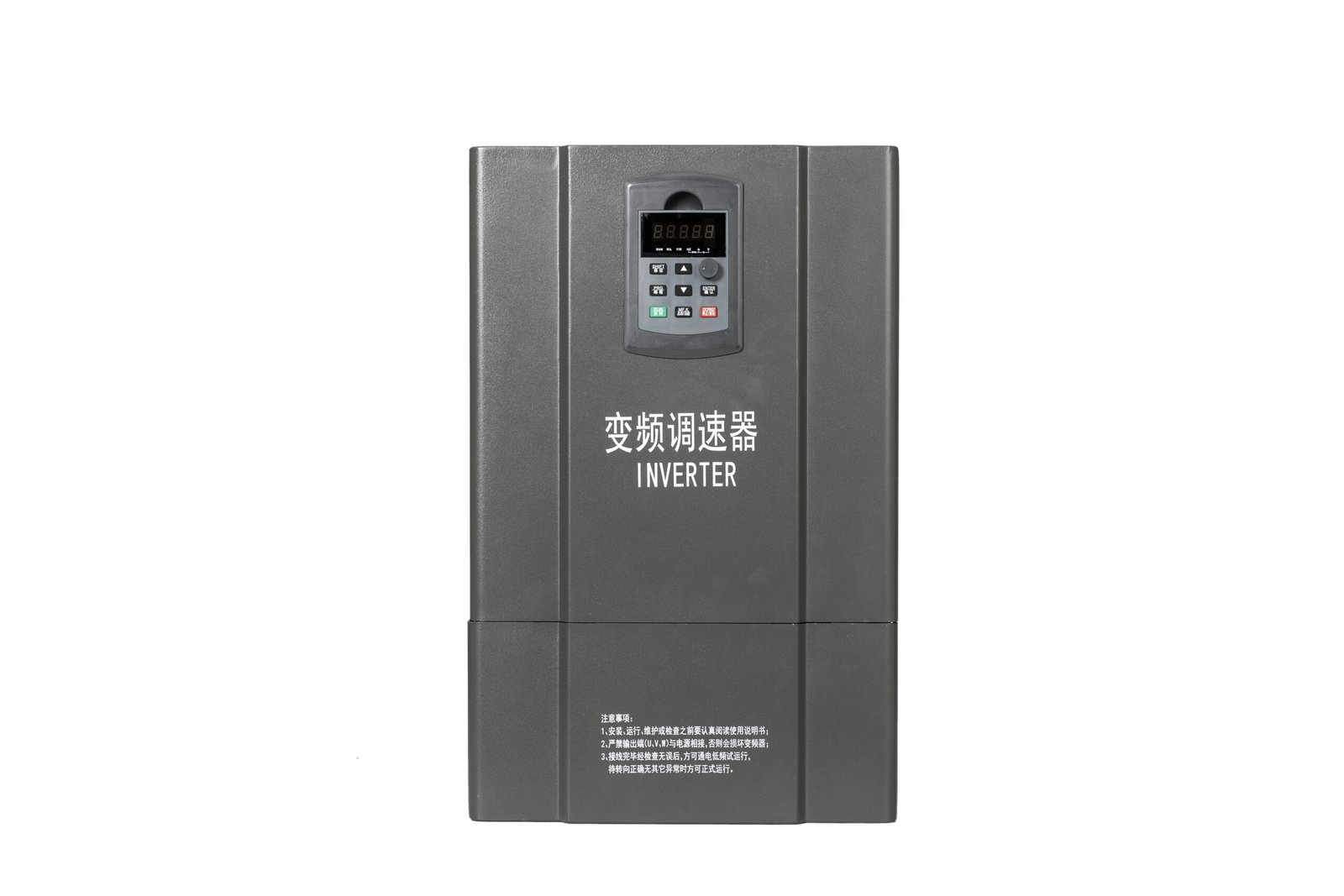

Il CF40-B Series General Purpose AC Drive è un sistema ad alte prestazioni AC variable frequency drive (VFD) designed for the efficient control of three-phase AC asynchronous motors. With a power range from 3.7KW to 22KW and compatible with 380V / 440V 3-phase power, it delivers excellent stability, adaptability, and control accuracy for a wide variety of industrial applications.

This series supports multiple advanced control modes including open loop vector control (SVC), closed loop vector control (FVC), V/F control, e V/F separation control. Built-in support for differential encoders, open collector encoders, and resolvers allows for greater flexibility and integration into complex automation systems.

Designed with user convenience and energy efficiency in mind, the CF40-B features a sensorless vector control algorithm for superior low-speed torque and stable performance under variable loads. It is well-suited for fans, pumps, packaging lines, textile machinery, paper processing, and more.

✅ Key Features

Multiple Control Modes: Supports SVC, FVC, V/F control, and V/F separation control for a wide range of applications.
Sensorless Vector Control: Enhanced low-speed performance, strong low-frequency torque, and SVC torque control capability.
Flexible Encoder Support: Compatible with differential, open collector, and resolver encoders.
Smart Protection Features: Includes motor overheat protection, rapid current limiting, momentary stop functions, multi-motor switching, and time-based control.
Easy Integration: User-friendly design for flexible installation and parameter setup in various automation environments.

✅ Applications

The CF40-B VFD is widely used in industrial and commercial sectors, including:

I fan e ventilation systems
Pompe, including constant pressure water supply
Packaging machinery
Textile machines
Paper making and processing
Sand making equipment
Central air conditioning systems
Music fountains
Rotary furnaces
Blow molding machines
Hoisting and lifting machinery

Profilo dell'autore

Linvent Elettrico

Ultimi inserimenti

Archivio autori

sempliceMarzo 6, 2025Azionamenti CA ad alte prestazioni serie CF40-C
sempliceGennaio 3, 2025Avviatore statico per motori a bassa tensione serie LTICM
sempliceOttobre 29, 2024Avviatore statico motore ad alta tensione serie HVLTICM
sempliceOttobre 29, 2024Convertitore di frequenza variabile ad alte prestazioni serie CF40-B

Specifiche tecniche

Descrizione della funzione		Specifiche tecniche
Ingresso di alimentazione	Tensione di ingresso (V) e frequenza (Hz)	CA trifase 380-480VAC， 50/60Hz
	Intervallo di tensione consentito (V)	Campo di fluttuazione della tensione: ±10%
		Tasso di sbilanciamento della tensione: <3%
		Fluttuazione di frequenza: ≤±5%
Potenza in uscita	Tensione di uscita (V)	Ingresso trifase 0-rated Tensione
	Potenza di uscita (KW)	0,75-2,2KW
	Frequenza di uscita (Hz)	Controllo vettoriale: 0-300Hz; controllo V/F: 0-320Hz
Caratteristiche di controllo	Frequenza portante	0,5-16KHz. La frequenza portante può essere regolata automaticamente in base alle caratteristiche del carico.
	Risoluzione in frequenza	Impostazione digitale: 0,01Hz; impostazione analogica: frequenza massima × 0,025%
	Metodi di controllo	Controllo ad anello chiuso (FVC), controllo ad anello aperto (SVC), controllo V/F, controllo di separazione V/F
	Capacità di sovraccarico	Tipo G：150% corrente nominale 60 secondi, 180% corrente nominale 3 secondi
		Tipo P：120% corrente nominale 60 secondi, 150% corrente nominale 3 secondi
	Coppia di avviamento	Tipo G: 0,5Hz/150% (SVC); 0Hz/180% (FVC)
		Tipo P: 0,5Hz/100%
	Gamma di velocità	1:100 (SVC); 1:1000 (FVC)
	Precisione della velocità costante	±0,5% (SVC); ±0,02% (FVC)
	Controllo della coppia Precisione	±5%（FVC）
	Aumento della coppia	Incremento automatico della coppia, incremento automatico della coppia in base alla corrente di uscita
		Aumento di coppia manuale 0,1%-30,0%
	Curva V/F	Tipo lineare
		Tipo multipunto
		Curva V/F di potenza N-esima (1,2a potenza, 1,4a potenza, 1,6a potenza, 1,8a potenza, 2a potenza)
	Separazione V/F	2 modi: separazione completa, separazione a metà
	Curva di accelerazione e decelerazione	Accelerazione e decelerazione lineari o a curva S. Quattro tipi di tempo di accelerazione e decelerazione, l'intervallo di tempo di accelerazione e decelerazione è 0.0~6500.0s
	Controllo jog	Gamma di frequenza del jog: 0,00-50,00Hz
		Tempo di accelerazione e decelerazione del jog: 0,0-6500,0s
	Frenatura CC	Frequenza di frenata CC: 0,00Hz-frequenza massima
		Tempo di frenata: 0,0s-36,0s
		Valore della corrente di frenata: 0,0%-100,0%
	PLC semplice, funzionamento a più velocità	Realizzazione di un funzionamento fino a 16 velocità tramite PLC o terminali di controllo integrati
	Regolatore automatico di tensione (AVR)	Quando la tensione di rete cambia, è in grado di mantenere automaticamente costante la tensione di uscita.
	PID integrato	Formano un sistema di controllo ad anello chiuso, adatto al controllo di processo come il controllo della pressione e del flusso.
	Controllo di stallo per sovratensione e sovracorrente	Limita automaticamente la corrente e la tensione durante il funzionamento per evitare frequenti interventi per sovracorrente e sovratensione.
	Funzione di limitazione rapida della corrente	Ridurre al minimo i guasti da sovracorrente e proteggere il normale funzionamento dell'inverter
	Limite e controllo della coppia	La funzione "Escavatore" limita automaticamente la coppia durante il funzionamento per evitare frequenti interventi per sovracorrente; la modalità vettoriale ad anello chiuso può realizzare il controllo della coppia.
Caratteristiche speciali	Prestazioni eccezionali	Controllo di motori asincroni e sincroni con tecnologia di controllo vettoriale della corrente ad alte prestazioni
	Arresto momentaneo	In caso di interruzione istantanea dell'alimentazione, la riduzione della tensione viene compensata dall'energia di retroazione del carico e l'inverter continua a funzionare per un breve periodo.
	Limite di corrente rapido	Evitare frequenti guasti da sovracorrente dell'inverter
	Controllo della tempistica	Funzione di controllo della temporizzazione: intervallo di tempo impostato da 0,0 a 6500,0 minuti.
	Commutazione multimotore	Quattro serie di parametri del motore, che possono realizzare quattro controlli di commutazione del motore
	Supporto per autobus	Supporto bus di campo: Modbus
	Supporto multi-encoder	Sono supportati gli encoder differenziali, a collettore aperto e resolver
	Protezione contro il surriscaldamento del motore	L'ingresso analogico AI3 può accettare l'ingresso del sensore di temperatura del motore (PT100, PT1000).
Caratteristiche del funzionamento	Fonte del comando	Pannello operativo, terminale di controllo, porta di comunicazione seriale, possono essere commutati in vari modi
	fonte di frequenza	Sorgenti di frequenza multiple: digitale, analogica in tensione, analogica in corrente, a impulsi, porta seriale, commutabili in vari modi
	Sorgente di frequenza ausiliaria	10 sorgenti di frequenza ausiliarie. La regolazione fine della frequenza ausiliaria e la sintesi della frequenza possono essere realizzate in modo flessibile.
	Terminale di ingresso	Standard: 5 terminali di ingresso digitale, uno dei quali supporta l'ingresso di impulsi ad alta velocità fino a 100kHz 2 terminali di ingresso analogico, 1 supporta solo l'ingresso di tensione 0-10V, 1 supporta l'ingresso di tensione 0 ~ 10V o l'ingresso di corrente 4-20mA La scheda di controllo CF40A dispone di altri 5 terminali di ingresso digitale per l'ingresso di tensione e supporta PT100/PT1000.
	Terminale di uscita	Standard: 1 terminale di uscita a impulsi ad alta velocità (tipo collettore aperto opzionale), supporta l'uscita del segnale a onda quadra 0-100kHz 1 terminale di uscita digitale 1 terminale di uscita a relè 1 terminale di uscita analogico, supporta l'uscita in corrente 0-20mA o l'uscita in tensione 0-10V Scheda di controllo CF40A: 2 terminali di uscita digitale 2 terminali di uscita a relè 2 terminali di uscita analogici, supportano l'uscita in corrente 0-20mA o l'uscita in tensione 0-10V
Interfaccia	Display a LED	Visualizzazione in tempo reale dello stato di funzionamento dell'inverter, dei parametri di monitoraggio, dei parametri di funzionamento, dei codici di errore e di altre informazioni.
	Blocco dei tasti e selezione delle funzioni	È possibile bloccare una parte o tutti i tasti e definire il campo d'azione di alcuni di essi per impedirne l'uso improprio.
	Funzione di protezione	Rilevamento del cortocircuito del motore all'accensione, protezione dalla perdita di fase in ingresso e in uscita, protezione da sovracorrente, protezione da sovratensione, protezione da sottotensione, protezione da surriscaldamento, protezione da sovraccarico, ecc.
	Accessori opzionali	Scheda PG ingresso differenziale, scheda PG ingresso OC, scheda PG resolver
Ambiente	Luogo di utilizzo	In ambienti interni, senza luce solare diretta, senza polvere, gas corrosivi, gas infiammabili, nebbia d'olio, vapore acqueo, gocce d'acqua o sale, ecc.
	Altitudine	Sotto i 1000 m
	Temperatura ambiente	-10℃-+40℃ (la temperatura ambiente è 40℃-50℃, si prega di utilizzare con declassamento)
	Umidità	Meno di 95%RH, nessuna condensa
	Vibrazioni	Meno di 5,9m/s2 (0,6g)
	Temperatura di stoccaggio	-20℃~+60℃
	Livello IP	IP20
	Livello di inquinamento	PD2
	Sistema di distribuzione	TN , TT

Schema di cablaggio

Istruzioni per il cablaggio dell'impianto elettrico

1. Collegamenti dell'alimentazione

Ingresso trifase (R, S, T):
Collegare la sorgente di alimentazione CA trifase ai morsetti R, S e T tramite un interruttore automatico e contattore per la protezione e il controllo.
Uscita (U, V, W):
Collegare questi terminali al motore per fornire l'alimentazione.

2. Ingressi multifunzione (D1 - D10)

Questi ingressi digitali (da D1 a D10) sono utilizzati per varie funzioni di controllo.
Condividono un comune COM terminale.
Prima di effettuare il cablaggio, accertarsi che il livello logico e la compatibilità di tensione siano corretti.

3. Connessioni dell'interfaccia esterna

J7: Interfaccia tastiera esterna.
J3: Interfaccia scheda PG.
J12: Interfaccia della scheda di espansione delle funzioni.

4. Uscita analogica e controllo

A01, A02:
Terminali di uscita analogici utilizzati per i segnali di controllo (0-10V/0-20mA).
GND:
Massa comune per i segnali analogici.

5. Ingressi e uscite a collettore aperto

FM, COM:
Utilizzato per l'uscita di impulsi ad alta velocità.
Uscite a collettore aperto:
0-24 V CC, max 50 mA.

6. Interfaccia di comunicazione (Modbus-RTU)

Terminali 485+ e 485- sono utilizzati per la comunicazione RS485.
Assicurarsi che le impostazioni della velocità di trasmissione siano corrette (Max: 152000bps).

7. Uscite a relè (TC1, TC2)

TB1, TB2:
Utilizzato per le uscite di controllo a relè.
Specifiche del relè:
- AC: Max 250V, da 10mA a 3A
- DC: Max 30V, da 10mA a 1A

8. Impostazioni dei ponticelli

Ponticello J1, J5, J8, J12:
Utilizzato per selezionare le modalità di funzionamento e configurare i segnali di controllo.
Assicurare la corretta configurazione in base ai requisiti del sistema.

Parametri del prodotto

Numero di modello	Potenza nominale (KVA)	Tensione nominale di ingresso (V)	Corrente di uscita nominale (A)	Motore adattatore		Dimensioni dell'installazione		Dimensioni			Apertura di montaggio (mm)
				KW	HP	A (mm)	B (mm)	H (mm)	L (mm)	D (mm)
Serie CF40-A
CF40-0007-3A	1.5	380	2.1	0.75	1	113	172	186	126	166	φ5
CF40-0015-3A	3	380	3.8	1.5	2	113	172	186	126	166	φ5
CF40-0022-3A	4	380	5.1	2.2	3	113	172	186	126	166	φ5
Serie CF40-B
CF40-0040-3A	5.9	380	9	3.7	5	148	234	248	161	185	φ5
CF40-0055-3A	8.9	380	13	5.5	7.5	148	234	248	161	185	φ5
CF40-0075-3A	11	380	17	7.5	10	148	234	248	161	185	φ5
CF40-0110-3A	17	380	25	11	15	204	310	325	220	204	φ6
CF40-0150-3A	21	380	32	15	20	204	310	325	220	204	φ6
CF40-0185-3A	24	380	37	18.5	25	204	310	325	220	204	φ6
CF40-0220-3A	30	380	45	22	30	204	310	325	220	204	φ6
Serie CF40-C
CF40-0220-3A-W	30	380	45	22	30	245	463	483	294	217	Φ6
CF40-0300-3A	40	380	60	30	40	245	463	483	294	217	Φ6
CF40-0370-3A	57	380	75	37	50	245	463	483	294	217	Φ6
CF40-0450-3A	69	380	91	45	60	200	514	545	348	275	Φ8
CF40-0550-3A	85	380	112	55	75	200	514	545	348	275	Φ8
CF40-0750-3A	114	380	150	75	100	200	514	545	348	275	Φ8
CF40-0900-3A	134	380	176	90	125	274	619	645	406	286	Φ8
CF40-1100-3A	160	380	210	110	150	274	619	645	406	286	Φ8
CF40-1320-3A	192	380	253	132	200	274	619	645	406	286	Φ8
CF40-1600-3A	231	380	304	160	250	350	848	881	568	380	φ12
CF40-2000-3A	250	380	377	200	300	350	848	881	568	380	φ12
CF40-2200-3A	280	380	426	220	300	650	946	979	715	380	φ12
CF40-2500-3A	355	380	465	250	400	650	946	979	715	380	φ12
CF40-2800-3A	396	380	520	280	370	650	946	979	715	380	φ12
CF40-3150-3A	445	380	585	315	500	450	1085	1135	911	380	φ16
CF40-3550-3A	500	380	650	355	420	450	1085	1135	911	380	φ16
CF40-4000-3A	565	380	725	400	530	450	1085	1135	911	380	φ16
CF40-4500-3A	630	380	820	450	600	450	1085	1135	911	380	φ16
CF40-5000-3A	700	380	900	500	667	450	1085	1135	911	380	φ16

Scaricare

Manuale di prodotto del variatore di frequenza CA.pdf

Specifiche tecniche

Contenuti nascondersi

1 Profilo dell'autore

1.1 Ultimi inserimenti

Descrizione della funzione		Specifiche tecniche
Ingresso di alimentazione	Tensione di ingresso (V) e frequenza (Hz)	CA trifase 380-480VAC， 50/60Hz
	Intervallo di tensione consentito (V)	Campo di fluttuazione della tensione: ±10%
		Voltage unbalance rate: <3%
		Fluttuazione di frequenza: ≤±5%
Potenza in uscita	Tensione di uscita (V)	Ingresso trifase 0-rated Tensione
	Potenza di uscita (KW)	3.7-22KW
	Frequenza di uscita (Hz)	Controllo vettoriale: 0-300Hz; controllo V/F: 0-320Hz
Caratteristiche di controllo	Frequenza portante	0,5-16KHz. La frequenza portante può essere regolata automaticamente in base alle caratteristiche del carico.
	Risoluzione in frequenza	Impostazione digitale: 0,01Hz; impostazione analogica: frequenza massima × 0,025%
	Metodi di controllo	Controllo ad anello chiuso (FVC), controllo ad anello aperto (SVC), controllo V/F, controllo di separazione V/F
	Capacità di sovraccarico	Tipo G：150% corrente nominale 60 secondi, 180% corrente nominale 3 secondi
		Tipo P：120% corrente nominale 60 secondi, 150% corrente nominale 3 secondi
	Coppia di avviamento	Tipo G: 0,5Hz/150% (SVC); 0Hz/180% (FVC)
		Tipo P: 0,5Hz/100%
	Gamma di velocità	1:100 (SVC); 1:1000 (FVC)
	Precisione della velocità costante	±0,5% (SVC); ±0,02% (FVC)
	Controllo della coppia Precisione	±5%（FVC）
	Aumento della coppia	Incremento automatico della coppia, incremento automatico della coppia in base alla corrente di uscita
		Aumento di coppia manuale 0,1%-30,0%
	Curva V/F	Tipo lineare
		Tipo multipunto
		Curva V/F di potenza N-esima (1,2a potenza, 1,4a potenza, 1,6a potenza, 1,8a potenza, 2a potenza)
	Separazione V/F	2 modi: separazione completa, separazione a metà
	Curva di accelerazione e decelerazione	Accelerazione e decelerazione lineari o a curva S. Quattro tipi di tempo di accelerazione e decelerazione, l'intervallo di tempo di accelerazione e decelerazione è 0.0~6500.0s
	Controllo jog	Gamma di frequenza del jog: 0,00-50,00Hz
		Tempo di accelerazione e decelerazione del jog: 0,0-6500,0s
	Frenatura CC	Frequenza di frenata CC: 0,00Hz-frequenza massima
		Tempo di frenata: 0,0s-36,0s
		Valore della corrente di frenata: 0,0%-100,0%
	PLC semplice, funzionamento a più velocità	Realizzazione di un funzionamento fino a 16 velocità tramite PLC o terminali di controllo integrati
	Regolatore automatico di tensione (AVR)	Quando la tensione di rete cambia, è in grado di mantenere automaticamente costante la tensione di uscita.
	PID integrato	Formano un sistema di controllo ad anello chiuso, adatto al controllo di processo come il controllo della pressione e del flusso.
	Controllo di stallo per sovratensione e sovracorrente	Limita automaticamente la corrente e la tensione durante il funzionamento per evitare frequenti interventi per sovracorrente e sovratensione.
	Funzione di limitazione rapida della corrente	Ridurre al minimo i guasti da sovracorrente e proteggere il normale funzionamento dell'inverter
	Limite e controllo della coppia	La funzione "Escavatore" limita automaticamente la coppia durante il funzionamento per evitare frequenti interventi per sovracorrente; la modalità vettoriale ad anello chiuso può realizzare il controllo della coppia.
Caratteristiche speciali	Prestazioni eccezionali	Controllo di motori asincroni e sincroni con tecnologia di controllo vettoriale della corrente ad alte prestazioni
	Arresto momentaneo	In caso di interruzione istantanea dell'alimentazione, la riduzione della tensione viene compensata dall'energia di retroazione del carico e l'inverter continua a funzionare per un breve periodo.
	Limite di corrente rapido	Evitare frequenti guasti da sovracorrente dell'inverter
	Controllo della tempistica	Funzione di controllo della temporizzazione: intervallo di tempo impostato da 0,0 a 6500,0 minuti.
	Commutazione multimotore	Quattro serie di parametri del motore, che possono realizzare quattro controlli di commutazione del motore
	Supporto per autobus	Supporto bus di campo: Modbus
	Supporto multi-encoder	Sono supportati gli encoder differenziali, a collettore aperto e resolver
	Protezione contro il surriscaldamento del motore	L'ingresso analogico AI3 può accettare l'ingresso del sensore di temperatura del motore (PT100, PT1000).
Caratteristiche del funzionamento	Fonte del comando	Pannello operativo, terminale di controllo, porta di comunicazione seriale, possono essere commutati in vari modi
	fonte di frequenza	Sorgenti di frequenza multiple: digitale, analogica in tensione, analogica in corrente, a impulsi, porta seriale, commutabili in vari modi
	Sorgente di frequenza ausiliaria	10 sorgenti di frequenza ausiliarie. La regolazione fine della frequenza ausiliaria e la sintesi della frequenza possono essere realizzate in modo flessibile.
	Terminale di ingresso	Standard: 5 terminali di ingresso digitale, uno dei quali supporta l'ingresso di impulsi ad alta velocità fino a 100kHz 2 terminali di ingresso analogico, 1 supporta solo l'ingresso di tensione 0-10V, 1 supporta l'ingresso di tensione 0 ~ 10V o l'ingresso di corrente 4-20mA La scheda di controllo CF40A dispone di altri 5 terminali di ingresso digitale per l'ingresso di tensione e supporta PT100/PT1000.
	Terminale di uscita	Standard: 1 terminale di uscita a impulsi ad alta velocità (tipo collettore aperto opzionale), supporta l'uscita del segnale a onda quadra 0-100kHz 1 terminale di uscita digitale 1 terminale di uscita a relè 1 terminale di uscita analogico, supporta l'uscita in corrente 0-20mA o l'uscita in tensione 0-10V Scheda di controllo CF40A: 2 terminali di uscita digitale 2 terminali di uscita a relè 2 terminali di uscita analogici, supportano l'uscita in corrente 0-20mA o l'uscita in tensione 0-10V
Interfaccia	Display a LED	Visualizzazione in tempo reale dello stato di funzionamento dell'inverter, dei parametri di monitoraggio, dei parametri di funzionamento, dei codici di errore e di altre informazioni.
	Blocco dei tasti e selezione delle funzioni	È possibile bloccare una parte o tutti i tasti e definire il campo d'azione di alcuni di essi per impedirne l'uso improprio.
	Funzione di protezione	Rilevamento del cortocircuito del motore all'accensione, protezione dalla perdita di fase in ingresso e in uscita, protezione da sovracorrente, protezione da sovratensione, protezione da sottotensione, protezione da surriscaldamento, protezione da sovraccarico, ecc.
	Accessori opzionali	Scheda PG ingresso differenziale, scheda PG ingresso OC, scheda PG resolver
Ambiente	Luogo di utilizzo	In ambienti interni, senza luce solare diretta, senza polvere, gas corrosivi, gas infiammabili, nebbia d'olio, vapore acqueo, gocce d'acqua o sale, ecc.
	Altitudine	Sotto i 1000 m
	Temperatura ambiente	-10℃-+40℃ (la temperatura ambiente è 40℃-50℃, si prega di utilizzare con declassamento)
	Umidità	Meno di 95%RH, nessuna condensa
	Vibrazioni	Meno di 5,9m/s2 (0,6g)
	Temperatura di stoccaggio	-20℃~+60℃
	Livello IP	IP20
	Livello di inquinamento	PD2
	Sistema di distribuzione	TN , TT

Profilo dell'autore

Linvent Elettrico

Ultimi inserimenti

Archivio autori

sempliceMarzo 6, 2025Azionamenti CA ad alte prestazioni serie CF40-C
sempliceGennaio 3, 2025Avviatore statico per motori a bassa tensione serie LTICM
sempliceOttobre 29, 2024Avviatore statico motore ad alta tensione serie HVLTICM
sempliceOttobre 29, 2024Convertitore di frequenza variabile ad alte prestazioni serie CF40-B

Schema di cablaggio

Contenuti nascondersi

1 Profilo dell'autore

1.1 Ultimi inserimenti

Profilo dell'autore

Linvent Elettrico

Ultimi inserimenti

Archivio autori

sempliceMarzo 6, 2025Azionamenti CA ad alte prestazioni serie CF40-C
sempliceGennaio 3, 2025Avviatore statico per motori a bassa tensione serie LTICM
sempliceOttobre 29, 2024Avviatore statico motore ad alta tensione serie HVLTICM
sempliceOttobre 29, 2024Convertitore di frequenza variabile ad alte prestazioni serie CF40-B

Parametri del prodotto

Contenuti nascondersi

1 Profilo dell'autore

1.1 Ultimi inserimenti

Numero di modello	Potenza nominale (KVA)	Tensione nominale di ingresso (V)	Corrente di uscita nominale (A)	Motore adattatore		Dimensioni dell'installazione		Dimensioni			Apertura di montaggio (mm)
				KW	HP	A (mm)	B (mm)	H (mm)	L (mm)	D (mm)
Serie CF40-A
CF40-0007-3A	1.5	380	2.1	0.75	1	113	172	186	126	166	φ5
CF40-0015-3A	3	380	3.8	1.5	2	113	172	186	126	166	φ5
CF40-0022-3A	4	380	5.1	2.2	3	113	172	186	126	166	φ5
Serie CF40-B
CF40-0040-3A	5.9	380	9	3.7	5	148	234	248	161	185	φ5
CF40-0055-3A	8.9	380	13	5.5	7.5	148	234	248	161	185	φ5
CF40-0075-3A	11	380	17	7.5	10	148	234	248	161	185	φ5
CF40-0110-3A	17	380	25	11	15	204	310	325	220	204	φ6
CF40-0150-3A	21	380	32	15	20	204	310	325	220	204	φ6
CF40-0185-3A	24	380	37	18.5	25	204	310	325	220	204	φ6
CF40-0220-3A	30	380	45	22	30	204	310	325	220	204	φ6
Serie CF40-C
CF40-0220-3A-W	30	380	45	22	30	245	463	483	294	217	Φ6
CF40-0300-3A	40	380	60	30	40	245	463	483	294	217	Φ6
CF40-0370-3A	57	380	75	37	50	245	463	483	294	217	Φ6
CF40-0450-3A	69	380	91	45	60	200	514	545	348	275	Φ8
CF40-0550-3A	85	380	112	55	75	200	514	545	348	275	Φ8
CF40-0750-3A	114	380	150	75	100	200	514	545	348	275	Φ8
CF40-0900-3A	134	380	176	90	125	274	619	645	406	286	Φ8
CF40-1100-3A	160	380	210	110	150	274	619	645	406	286	Φ8
CF40-1320-3A	192	380	253	132	200	274	619	645	406	286	Φ8
CF40-1600-3A	231	380	304	160	250	350	848	881	568	380	φ12
CF40-2000-3A	250	380	377	200	300	350	848	881	568	380	φ12
CF40-2200-3A	280	380	426	220	300	650	946	979	715	380	φ12
CF40-2500-3A	355	380	465	250	400	650	946	979	715	380	φ12
CF40-2800-3A	396	380	520	280	370	650	946	979	715	380	φ12
CF40-3150-3A	445	380	585	315	500	450	1085	1135	911	380	φ16
CF40-3550-3A	500	380	650	355	420	450	1085	1135	911	380	φ16
CF40-4000-3A	565	380	725	400	530	450	1085	1135	911	380	φ16
CF40-4500-3A	630	380	820	450	600	450	1085	1135	911	380	φ16
CF40-5000-3A	700	380	900	500	667	450	1085	1135	911	380	φ16

Profilo dell'autore

Linvent Elettrico

Ultimi inserimenti

Archivio autori

sempliceMarzo 6, 2025Azionamenti CA ad alte prestazioni serie CF40-C
sempliceGennaio 3, 2025Avviatore statico per motori a bassa tensione serie LTICM
sempliceOttobre 29, 2024Avviatore statico motore ad alta tensione serie HVLTICM
sempliceOttobre 29, 2024Convertitore di frequenza variabile ad alte prestazioni serie CF40-B

Scaricare

[download id=”814″]

Contenuti nascondersi

1 Profilo dell'autore

1.1 Ultimi inserimenti

Profilo dell'autore

Linvent Elettrico

Ultimi inserimenti

Archivio autori

sempliceMarzo 6, 2025Azionamenti CA ad alte prestazioni serie CF40-C
sempliceGennaio 3, 2025Avviatore statico per motori a bassa tensione serie LTICM
sempliceOttobre 29, 2024Avviatore statico motore ad alta tensione serie HVLTICM
sempliceOttobre 29, 2024Convertitore di frequenza variabile ad alte prestazioni serie CF40-B

Contattateci

Ottenere l'aggiornamento

Negozio

Convertitore di frequenza variabile ad alte prestazioni serie CF40-B

Descrizione

✅ Product Overview

✅ Key Features

✅ Applications

Profilo dell'autore

Ultimi inserimenti

Specifiche tecniche

Schema di cablaggio

Istruzioni per il cablaggio dell'impianto elettrico

1. Collegamenti dell'alimentazione

2. Ingressi multifunzione (D1 - D10)

3. Connessioni dell'interfaccia esterna

4. Uscita analogica e controllo

5. Ingressi e uscite a collettore aperto

6. Interfaccia di comunicazione (Modbus-RTU)

7. Uscite a relè (TC1, TC2)

8. Impostazioni dei ponticelli

Parametri del prodotto

Scaricare

Specifiche tecniche

Profilo dell'autore

Ultimi inserimenti

Schema di cablaggio

Profilo dell'autore

Ultimi inserimenti

Parametri del prodotto

Profilo dell'autore

Ultimi inserimenti

Scaricare

Profilo dell'autore

Ultimi inserimenti

Impegnati a portare al mondo soluzioni energetiche efficaci

Link utili

Prodotti

Contatto

Richiesta di prodotti

Contattateci

Ottenere l'aggiornamento

Negozio

Convertitore di frequenza variabile ad alte prestazioni serie CF40-B

Descrizione

✅ Product Overview

✅ Key Features

✅ Applications

Profilo dell'autore

Ultimi inserimenti

Specifiche tecniche

Schema di cablaggio

Istruzioni per il cablaggio dell'impianto elettrico

1. Collegamenti dell'alimentazione

2. Ingressi multifunzione (D1 - D10)

3. Connessioni dell'interfaccia esterna

4. Uscita analogica e controllo

5. Ingressi e uscite a collettore aperto

6. Interfaccia di comunicazione (Modbus-RTU)

7. Uscite a relè (TC1, TC2)

8. Impostazioni dei ponticelli

Parametri del prodotto

Scaricare

Specifiche tecniche

Profilo dell'autore

Ultimi inserimenti

Schema di cablaggio

Profilo dell'autore

Ultimi inserimenti

Parametri del prodotto

Profilo dell'autore

Ultimi inserimenti

Scaricare

Profilo dell'autore

Ultimi inserimenti

Prodotti correlati

Azionamenti universali in c.a. ad alte prestazioni serie CF40-A

Azionamenti CA ad alte prestazioni serie CF40-C

Convertitore di frequenza tipo MIN CF10

Impegnati a portare al mondo soluzioni energetiche efficaci

Link utili

Prodotti

Contatto

Richiesta di prodotti
